Модуль обхода штатного иммобилайзера StarLine BP04

Модуль обхода штатного иммобилайзера для реализации функции дистанционного запуска двигателя с возможностью считывания штатного ключа, чипа-транспондера, или ключ-карты

Дата выпуска

1 февраля 2021г

Подробное описание

Модуль StarLine BP-04 предназначен для автоматического временного отключения
штатного иммобилайзера при дистанционном или автоматическом запуске двигателя.
Модуль BP-04 сохраняет весь функционал BP-03, но имеет некоторые дополнительные возможности.
Корпус нового модуля остался прежним,но внутреннее пространство стало чуть-чуть больше за счет применения малогабаритного реле и более рационального его расположения:
Поэтому BP-04 вмещает ключи большего размера, которые было невозможно разместить в BP-03.

Вместо шлейфа в BP-04 применена "гибкая катушка":

Катушка тоже имеет большую вместимость чем шлейф в BP-03,

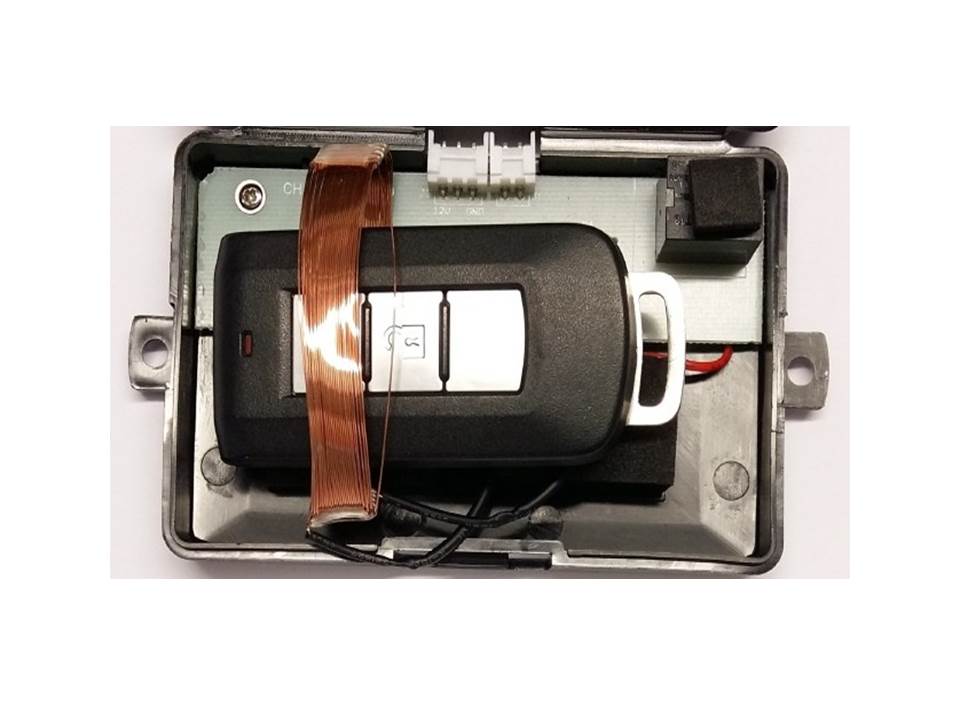

внутри неё можно разместить брелки которые "не влезали" в шлейф:

Кроме того катушка может быть более компактно расположена/сосредоточена
в районе RFID чипа что улучшает качество "соединения".

"Гибкая катушка" также легко позволяет использовать для обхода плоские карты доступа:
Для этого её надо "сложить" (как на фото, превратив её из цилиндрической в плоскую)
и разместить на карте так, чтобы центр катушки был примерно в районе RFID чипа.

Модуль BP-04 оптимизирован для использования с системами доступа
работающими на частотах 100 - 150 кГц которые применяются в абсолютном большинстве
современных автомобилей. Но при необходимости какой-либо "авторской" реализации
обхода катушку можно легко размотать и провод использовать для намотки катушки
произвольного размера. Провод, которым намотана катушка, можно легко припаять к
контактам на плате. Лаковая изоляция легко снимается обычным паяльником.
